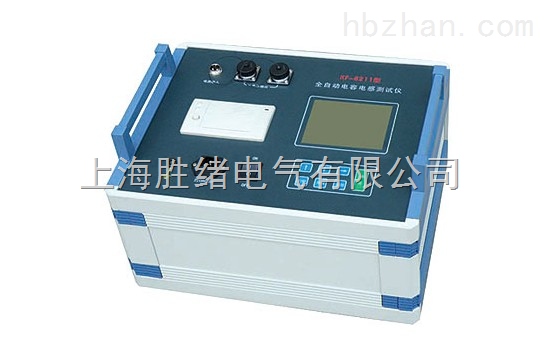

单相全自动电容电感测试仪具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高;还能测量电抗器的电感,放电电阻测量功能,带电测量耦合电容器的电流及电容量,计算被测电容量的容量;同步显示电压及电流波形和相位;量程自动转换,存储数据;大屏幕液晶显示,中文输出,并带打印。由于采用标准电容器、被试电容器同步采样技术,可不受电源电压波动的影响;加之测量过程是全自动进行的,避免了手动操作引起的误差,因此具有稳定性好、重复性好,准确可靠的特点 单相全自动电容电感测试仪技术参数:
1、电容量量程:0.2μF~2,000μF; 容量范围:5~20,000 kvar; 测量精度:0.2μF~2μF ±1%读数±0.02μF; 2μF~2,000μF ±1%读数±2个字;2、电感量程:1mH~9.99H;测量精度:±1.5%读数±2个字3、输出测量电压:AC 26V/500VA;50Hz;4、显示方式 :大屏幕液晶示屏全汉字输出,TPμp-40面板式热敏打印机 5、外形 /重量 :370×370×220 mm / 16 kg6、工作条件: a.环境温度:0℃ ~ +40℃,相对湿度:≤90% b.电 源:AC 220V±10%;50Hz;
全自动电容电感测试仪 测量范围、分辨率及误差值:
电容测量档位: | 误差值: | 0.020μF ~ 0.200μF | ±0.5% | 0.200μF ~ 2.000μF | ±0.5% | 2.000μF ~ 20.00μF | ±0.5% | 20.00μF ~ 200.0μF | ±0.5% | 200.0μF ~ 2000.μF | ±0.5% |
电容器无功功率 | 0 ~ 20.00Mvar | 误差值 | ±1% | 电容器有功功率 | 0 ~ 20.00kW | 误差值 | ±1% | 电容器损耗因数 | 0 ~ 20.00% | 误差值 | ±1% | 电容器电阻分量 | 0 ~ 10.00MΩ | 误差值 | ±1% |
电感测档位 | 误差值 | 0.10mH ~ 0.200H | ±0.5% | 2.000H ~ 20.00H | ±0.5% | 20.00H ~ 200.0H | ±0.5% | 200.0H ~ 2000.H | ±0.5% |
电感器无功功率 | 0 ~ 20.00Mvar | 误差值 | ±1% | 电感器有功功率 | 0 ~ 20.00kW | 误差值 | ±1% | 电感器损耗因数 | 0 ~ 20.00% | 误差值 | ±1% | 电感器电阻分量 | 0 ~ 10.00MΩ | 误差值 | ±1% |
|
